Ly Hợp Thắng Từ

Ly hợp từ là gì?

Trước khi tìm hiểu nguyên lý hoạt động của ly hợp từ thì chúng ta cần phải hiểu về ly hợp trước. Ly hợp chính là một cơ cấu được sử dụng có công dụng dùng để nối và tách riêng biệt hai trục quay với nhau. Trong bộ ly hợp, 1 trục được dẫn động bởi động cơ hoặc puly và trục còn lại sẽ được thiết bị khác dẫn động.  Điều này thể hiện rõ nhất trong chiếc khoan điện, nếu quan sát kỹ bạn sẽ thấy một trục phía trong sẽ được dẫn động bởi 1 ngoàm, trục còn lại thì được dẫn động bằng động cơ điện.

Ly hợp từ (li hợp từ) là thiết bị điện dùng để nối trục của động cơ (hay còn gọi là cốt) với bộ phận truyền động của các máy móc. Chức năng chính của Li hợp từ (ly hợp từ) là đóng và ngắt việc truyền momen xoắn giữa 2 bộ phận này.

Các loại ly hợp từ hiện nay

• Ly hợp đơn đĩa
• Ly hợp đa đĩa
• Ly hợp răng
• Ly hợp hạt từ (bột từ)
• Ly hợp vận hành bằng từ trễ (gọi tắt là ly hợp từ trễ)

Trong đó, ly hợp đơn đĩa được sử dụng rộng rãi và phổ biến nhất hiện nay. Trọng tâm bài viết Ngân Anh Phát sẽ tập trung vào loại ly hợp này.

Thắng từ là gì?

Thắng từ là thiết bị điện dùng để giảm và dừng tốc độ quay của động cơ một cách nhanh chóng. Hai trường hợp phổ biến yêu cầu phải dừng động cơ:

• Khi có sự cố hay yêu cầu dừng máy nhưng vẫn đảm bảo động cơ ở trạng thái hoạt động
• Loại bỏ quán tính quay khi tắt động cơ

Thắng điện từ, phanh điện từ hay phanh từ đều là những tên gọi khác của thắng từ

Cấu tạo của ly hợp điện từ

Bộ ly hợp từ cơ bản được tạo thành từ 3 thành chính và quan trọng nhất:

• Nam châm điện: được cấu tạo từ các cuộn coil.
• Rotor: phần quay trên ly hợp được gắn trực tiếp với trục của động cơ
• Phần ứng (Armature): kết nối với bộ truyền động của máy.

Giữa rotor và phần ứng luôn có một khoảng hở với khoảng cách được duy trì từ 0,56mm đến 1,45mm.

Ly hợp từ đơn đĩa là gì?

Loại ly hợp mà phần ứng sử dụng một đĩa quay (đĩa bị động) để tương tác với nam châm điện, hoạt động dựa vào sự ma sát giữa bề mặt thiết bị này và roto gọi là ly hợp đơn đĩa.

Nguyên lý hoạt động của ly hợp từ đơn đĩa

Do được gắn trực tiếp với trục của động cơ, nên khi động cơ hoạt động sẽ kéo roto trên ly hợp quay theo

Khi cấp điện

Nam châm điện hoạt động, từ trường được sinh ra và tạo lực hút mạnh tác động lên đĩa quay trên phần ứng.

Lực ma sát giữa bề mặt rotor và đĩa quay kết hợp với lực từ trường làm đĩa quay dính chặt và kéo phần ứng quay theo chiều của rotor với cùng momen xoắn.

Momen xoắn thông qua phần ứng được truyền tới bộ phận truyền động và máy móc chuyển sang trạng thái hoạt động bình thường. Khoảng hở lúc này bằng 0.

Khi ngắt điện

Nam châm điện không hoạt động

Phần ứng không quay do khoảng hở được duy trì

Bộ phận truyền động của máy ở trạng thái đứng yên và không hoạt động, mặc cho roto của ly hợp đang quay liên tục

Khi chuyển từ trang thái hoạt động sang ngừng hoạt động, phần ứng được trang bị cơ chế hồi (thường là sử dụng lò xo) giúp kéo đĩa quay về vị trí ban đầu.

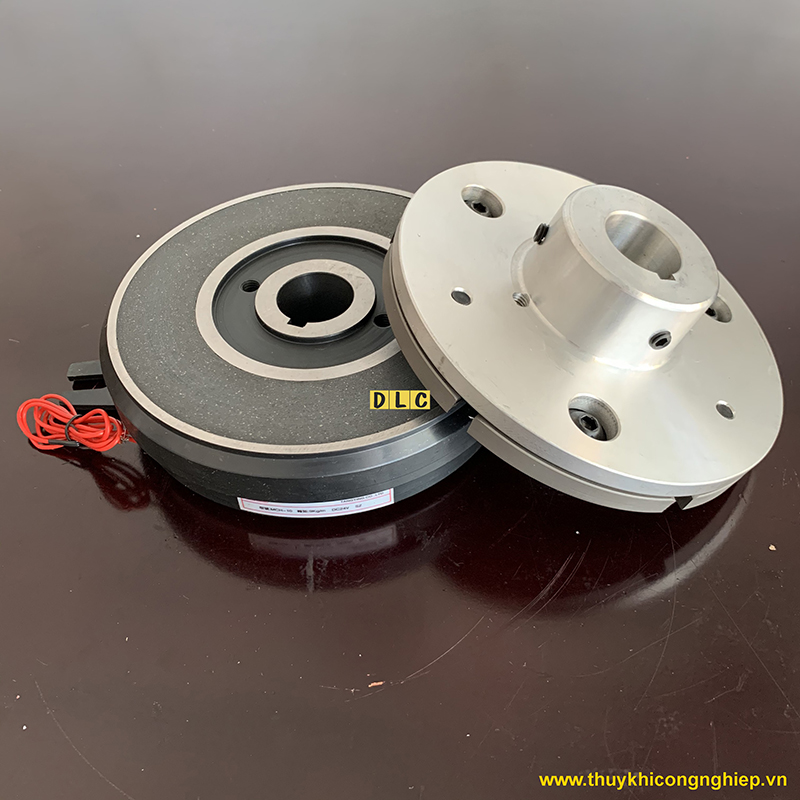

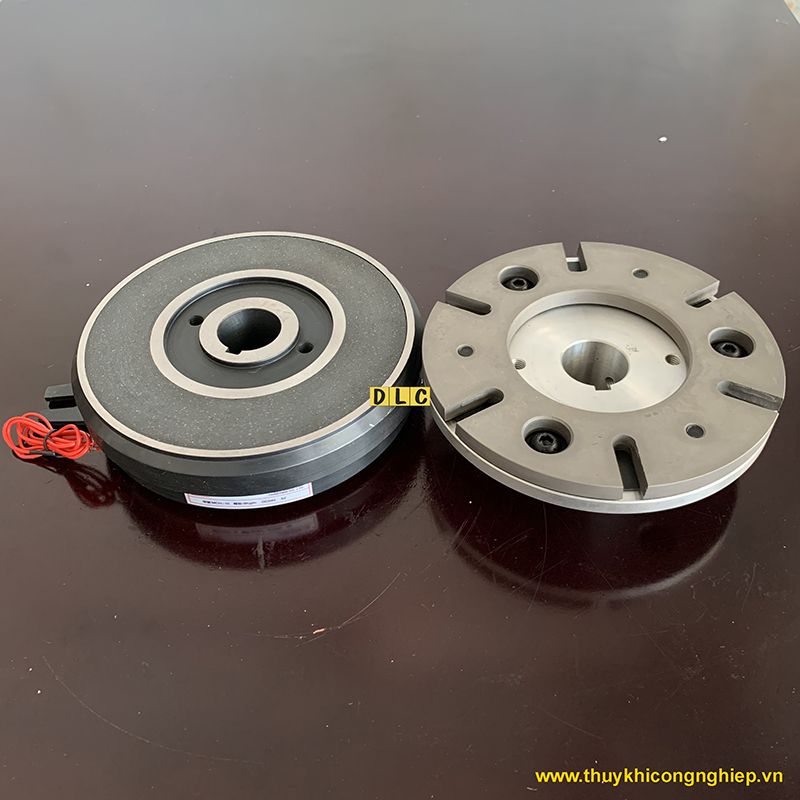

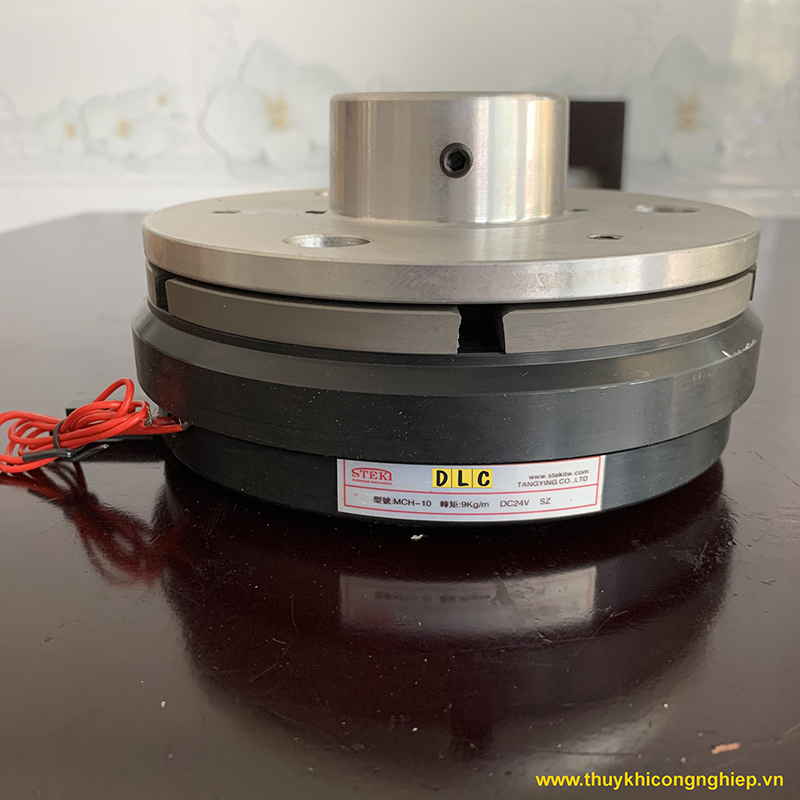

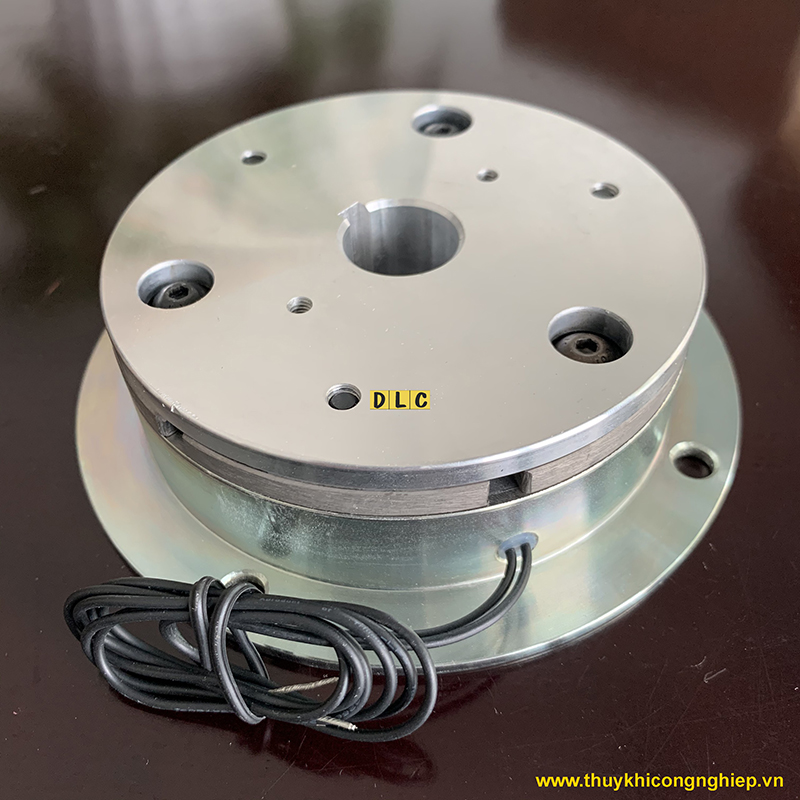

Hình ảnh Li hợp từ

Ứng dụng của ly hợp từ trong công nghiệp

Với công dụng sẵn có, thiết bị hữu ích này được ứng dụng trong nhiều lĩnh vực của đời sống và hoạt động sản xuất của con người

Cấu trúc động cơ và hệ thống điều hòa không khí (máy lạnh) trên các phương tiện giao thông.

Máy in, máy photo

Máy quấn dây Máy cắt cỏ, máy đóng gói

Băng chuyền, băng tải

Để hiểu rõ hơn về ly hợp thắng từ, cấu tạo nguyên lý hoạt động cũng như tìm mua bộ ly hợp điện từ với mức giá hợp lý. Quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn chi tiết
