Ống thép đúc thuỷ lực

Ống thép đúc thuỷ lực

Ống thép đúc được dùng cho các ứng dụng chất lỏng, thủy lực và khí nén



khinenthuylucdinhlinh@gmail.com
dinhlinhco@gmail.com

HOTLINE - GỌI ĐỂ CÓ GIÁ TỐT NHẤT

0967 338 228

- Bạn có thể để lại thông tin Form dưới. Chúng tôi sẽ liên lạc với bạn ngay:

*
*
*

ĐẶC TÍNH VÀ ƯU ĐIỂM

Giới thiệu ống thép đúc thuỷ lực



Ống thép đúc thuỷ lực là sự lựa chọn hoàn hảo cho áp lực cao.

Định Linh có các loại ống cung cấp tất cả các khả năng sử dụng trong các ứng dụng thủy lực. Ống cho lắp và hệ thống mặt bích, ống cho các hệ thống thủy lực cơ giới , cho các nhà máy . Kích thước khác nhau, bao gồm carbon và thép không gỉ. ống cũng như các bề mặt khác nhau có sẵn.

Chất lượng luôn được kiểm chứng bằng các thương hiệu của nhà sản xuất.

Ống thép đúc được thiết kế cho các yêu cầu đặc biệt trong một số môi trường khắc nghiệt. Kiểm tra liên tục trong phòng thí nghiệm và kiểm tra bằng thử nghiệm đảm bảo mức chất lượng cao của vật liệu. Giấy chứng nhận từ các trung tâm kiểm tra chất lượng như ABS, LR hoặc DNV

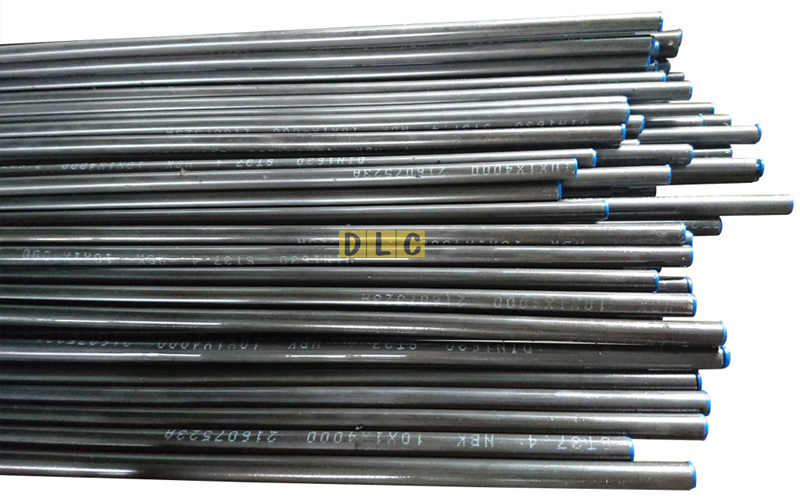

Ống thép đúc thuỷ lực chịu áp lựcHình ảnh ống thép đúc thuỷ lực

Ống thuỷ lực chịu áp lực cao được xác nhận sự tuân thủ các tiêu chuẩn cao. Điều này minh chứng độ tin cậy và tuổi thọ của ứng dụng thủy lực.

Với sự đa dạng về các kích thước ống thép đúc thủy lực chúng tôi có thể cung cấp nhiều kích thước và tư vấn đọ dày của ống cho từng hệ thống áp lực khác nhau, nhằm sử dụng hiệu quả và giảm tối đa chi phi, do đó, khách hàng cũng có thể dựa vào những tư vấn của chúng tôi để đạt hiệu quả đáng tin cậy, thân thiện với môi trường và tiết kiệm thời gian.

Chúng tôi cung cấp tài liệu này tất cả các thông tin liên quan về đường thủy lực một cách có cấu trúc và rõ ràng. Những thông số nào là quan trọng, loại ống và kích thước phù hợpcấu trúc và thông số kỹ thuật, và vật liệu nào được sử dụng trong các ứng dụng đặc biệt.

Chiều dài tiêu chuẩn : 4-6 met/ cây

O.D ( Đường kính ngoài) :

6~25mm max +-0.1mm

6～25 mm  max. ±0.1 mm

25～35 mm  max. ±0.15 mm

36～50 mm  max. ±0.2 mm

Size ống thép đúc thuỷ lực



Ống Lưu lượng Dung tích l/min Áp suất mât trên ống bar/m
1.8 m/s 4.5 m/s 7.2 m/s 1.8 m/s 4.5 m/s 7.2 m/s
6x1.0   3.4 5.4   1.90 4.10
6x1.5 1.9 3.1 2.80 5.90
8x1.0   7.6 12.2   1.10 2.30
8x1.5 5.3 8.5 1.40 3.00
8x2.0 3.4 5.4 1.90 4.10
8x2.5 1.9 3.1 2.80 5.90
10x1.0   13.6 21.7   0.70 1.60
10x1.5 10.4 16.6 0.90 1.90
10x2.0 7.6 12.2 1.10 2.30
10x2.5 5.3 8.5 1.40 3.00
12x1.0   21.2 33.9   0.50 1.20
12x1.5 17.2 27.4 0.60 1.30
12x2.0 13.6 21.7 0.70 1.60
12x2.5 10.4 16.6 0.90 1.90
14x1.5   25.6 41.0   0.50 1.00
14x2.0 21.2 33.9 0.50 1.20
15x1.5   30.5 48.8   0.40 0.90
15x2.0 25.6 41.0 0.50 1.00
16x1.5   35.8 57.3   0.40 0.80
16x2.0 30.5 48.8 0.40 0.09
16x2.5 25.6 41.0 0.50 1.00
16x3.0 21.2 33.9 0.50 1.20
18x1.5   47.6 76.2   0.30 0.70
18x2.0 41.5 66.4 0.30 0.70
20x2.0   54.2 86.7   0.30 0.70
20x2.5 47.6 76.2 0.30 0.70
20x3.0 41.5 66.4 0.30 0.70
20x4.0 30.5 48.8 0.40 0.90
22x1.5   76.4 122.3   0.20 0.50
22x2.0 68.6 109.8 0.20 0.05
22x2.5 61.2 97.9 0.30 0.60
25x2.0   93.4 149.4   0.20 0.40
25x2.5 84.7 135.5 0.20 0.50
25x3.0 76.4 122.3 0.20 0.50
25x4.0 61.2 97.9 3.00 0.06
28x2.0   122.0 195.1   0.20 0.40
28x2.5 112.0 179.2 0.20 0.40
28x3.0 102.5 164.0 0.20 0.40
Tube Lưu lượng Dung tích l/min Áp suất mât trên ống bar/m
1.8 m/s 4.5 m/s 7.2 m/s 1.8 m/s 4.5 m/s 7.2 m/s
30x2.0   143.1 229.0   0.10 0.30
30x3.0 122.0 195.1 0.10 0.40
30x4.0 102.5 164.0 0.10 0.40
35x2.0 81.4 203.5 325.6 0.024 0.10 0.30
35x3.0   178.1 284.9   0.10 0.30
38x2.5   230.6 368.9   0.10 0.20
38x3.0 216.8 346.9 0.10 0.30
38x4.0 190.6 304.9 0.10 0.30
38x5.0 166.0 265.6 0.10 0.30
42x2.0 122.3 305.8 489.2 0.018 0.09 0.20
42x3.0   274.4 439.1   0.10 0.20
42x4.0   244.8 391.6   0.10 0.20
46x8.5   178.1 284.9   0.06 0.14
50x3.0 164.0 410.0 656.0 0.012 0.07 0.17
50x5.0   338.8 542.1   0.08 0.19
50x6.0   305.8 489.2   0.09 0.19
56x8.5   322.1 515.3   0.09 0.19
60x3.0   617.4 987.9 0.012 0.06 0.13
60x5.0 529.4 847.0   0.06 0.14
65x8.0   508.4 813.4   0.06 0.14
66x8.5   508.4 813.4   0.06 0.14
73x7.0   737.1 1179.3   0.05 0.11
75x3.0   1008.1 1613.0 0.008 0.04 0.09
75x5.0 894.6 1431.4   0.03 0.10
80x10.0   762.3 1219.6   0.05 0.11
90x3.5   1458.7 2333.9 0.006 0.03 0.07
90x5.0 1355.2 2168.3   0.03 0.08
90x9.0 1097.7 1756.3   0.04 0.09
97x12.0   1128.4 1805.4   0.04 0.09
115x4.0   2424.3 3878.8 0.004 0.03 0.05
115x15.0 1529.8 2447.8   0.03 0.07
125x4.0   2898.6 4637.7   0.03 0.05
130x15.0   2117.4 3387.9   0.03 0.06
140x4.5 1453.5 3633.7 5814.0 0.004 0.02 0.04
165x5.0 1931.3 5087.0 7725.0
220x6.0 3664.5 9160.5 14658.0
273x6.0 5769.5 14424.0 23079.0

Cách chọn đường kính ống thép đúc thuỷ lực



Đường kính lưu lượng của đường ống

Xác định kích thước ống cho hệ thống thủy lực

Vật liệu ống, loại và kích thước phù hợp cho một ứng dụng nhất định và loại phù hợp là rất quan trọng cho hiệu quả và không có rắc rốihoạt động của hệ thống thủy lực. Lựa chọn ống thích hợp liên quan đến việc lựa chọn vật liệu ống phù hợp và xác địnhkích thước ống tối ưu (O.D. – đường kính ngoài và độ dày).

Kích thước phù hợp của ống cho các bộ phận khác nhau của thủy lực là sự kết hợp tối ưu giữa hiệu quả và chi phí.

Một ống quá nhỏ gây ra tốc độ chất lỏng cao
