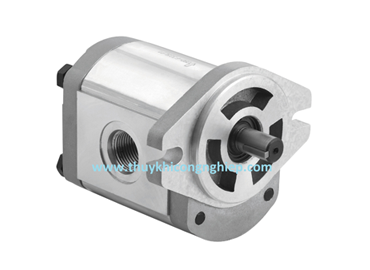

Bơm bánh răng thủy lực HGP-3A
Tải về PDF
Thiết kế thường theo hai dạng bánh răng ăn khớp ngoài và bánh răng ăn khớp trong
1. Lưu lượng 2 - 35cc/rev
2. Áp lực : 0 ~ 250 bar
3. Tốc độ : 1200 rpm ~ 4000 rpm
ĐẶC TÍNH VÀ ƯU ĐIỂM
Là loại bơm bánh răng thủy lực đơn giản nhất được lắp ráp bằng một cặp bánh răng ăn khớp với nhau ( Bơm bánh răng ăn khớp trong và bơm bánh răng ăn khớp ngoài) thông thường thì bơm bánh răng thủy lực ăn khớp ngoài sử dụng nhìu hơn do giá thành thấp và áp lực trung bình, để tạo ra dòng chảy. Khi các bánh răng xoay việc thay đổi kích thước của các khớp được tạo ra bởi các khe của bánh răng làm cho bơm hoạt động.

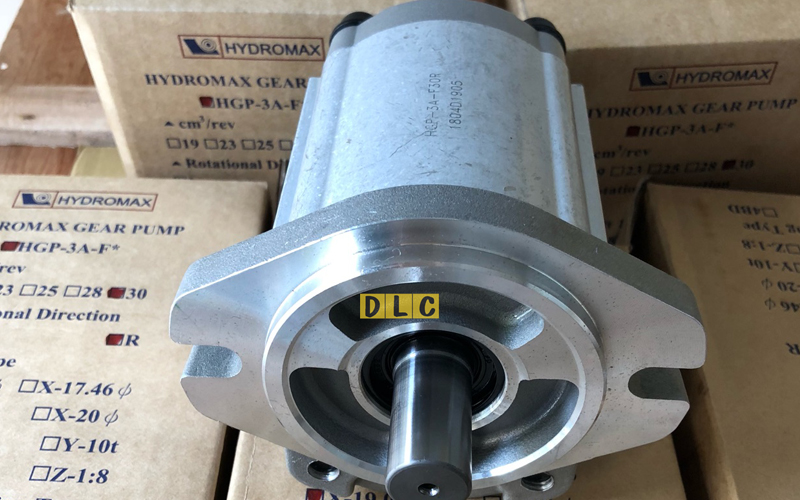

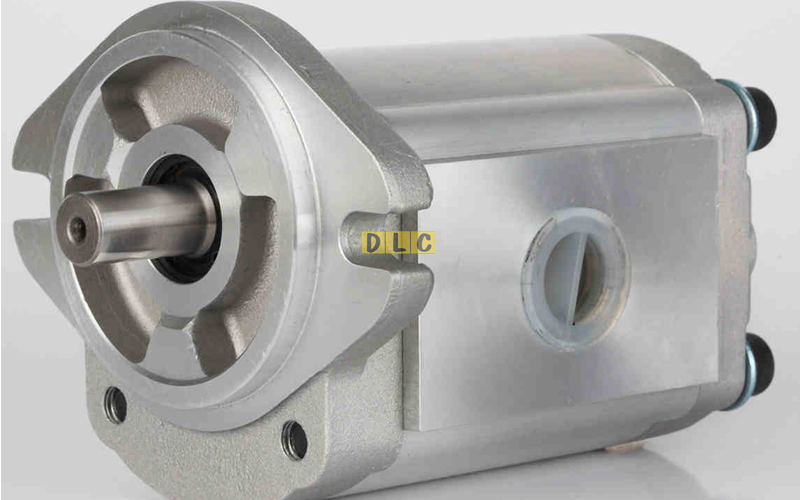

Hình ảnh bơm bánh răng thủy lực HGP-3A
Chúng được thiết kế thường theo hai dạng bánh răng ăn khớp ngoài và bánh răng ăn khớp trong
Một dạng biến thể khác phức tạp hơn của bơm bánh răng là dạng mô tơ bánh răng, trong đó các bánh răng không đồng tâm bên trong và bên ngoài với số lượng khác nhau của răng. Khi cặp bánh răng xoay. Buồng bơm được hình thành giữa các canh gạt, rotor, vòng cam và hai mặt đĩa.khối lượng thay đổi của không gian giữa các bánh răng làm cho mô tơ hoạt động.
Xem thêm: bơm bánh răng ăn khớp ngoài
Tất cả các dạng bơm bánh răng đều là dạng lưu lượng cố định, Loại bơm này thường là giá cả tốt hơn rất nhìu so với bơm thủy lực piston và bơm thủy lực cánh gạt với lưu lượng tương đương, nhưng chúng thường không sửa chữa và thay thế linh kiện như các loại bơm khác. Độ ồn cao.

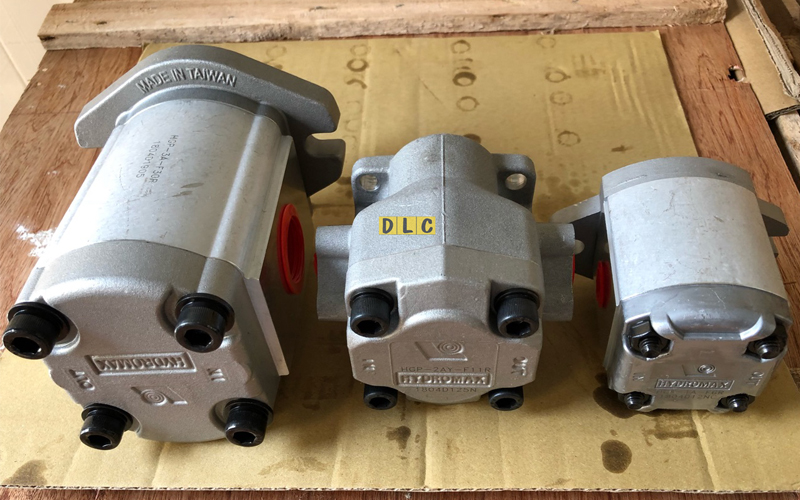

HGP series 1A, 2A, 3A, 4A, 5A
- Bơm Bánh Răng Ngoài
Loại HGP series bơm ránh răng ngoài cố lưu lượng cố định
1. Chúng cho khối lượng dòng chảy cao với áp suất hoạt động cao, ảnh hưởng tiếng ồn thấp và chúng có độ chịu tải cao do tự cân bằng
2. Series bơm chia ra làm nhìu kích cỡ lưu lượng khác nhau từ 1cc ~ 90 cc. Áp lực tối đa có thể lên đến 250bar( tiêu chuẩn) và có loại áp lên 310 bar cho loại áp cao.
3. Bơm có loại cốt quay cùng và ngược chiều kim đồng hồ và các loại cốt tiêu chuần cũng như các loại cốt then ... theo yêu cầu.
4. Bơm series này đa dạng chủng loại đa dạng lưu lượng, hiệu quả hoạt động cao và được bảo hành chu đáo.
