Bơm piston thuỷ lực CY14-1B

Bơm piston thuỷ lực CY14-1B

Loạt bơm piston hướng trục này sẽ có đầu vào dầu thủy lực tinh khiết áp suất 31,5 MPa cho tất cả các loại máy ép thủy lực, động cơ thủy lực và hệ thống thủy lực, để tạo ra động lực rất lớn.



khinenthuylucdinhlinh@gmail.com
dinhlinhco@gmail.com


HOTLINE - GỌI ĐỂ CÓ GIÁ TỐT NHẤT

0967 338 228

- Bạn có thể để lại thông tin Form dưới. Chúng tôi sẽ liên lạc với bạn ngay:

*
*
*

4.335

ĐẶC TÍNH VÀ ƯU ĐIỂM

Loạt bơm piston thuỷ lực hướng trục này sẽ có đầu vào dầu thủy lực tinh khiết áp suất 31,5 MPa cho tất cả các loại máy ép thủy lực, động cơ thủy lực và hệ thống thủy lực, để tạo ra động lực rất lớn.

Mô tả sản phẩm Bơm piston thủy lực CY14-1B

Loạt bơm piston hướng trục này sẽ có đầu vào dầu thủy lực tinh khiết áp suất 31,5 MPa cho tất cả các loại máy ép thủy lực, động cơ thủy lực và hệ thống thủy lực, để tạo ra động lực rất lớn.

Đồng thời, máy bơm này có thể được sử dụng như một động cơ thủy lực. Theo nhu cầu, máy bơm này có nhiều dạng khác nhau. Bơm dầu, động cơ dầu được sử dụng rộng rãi trong tàu, hàng không, khai thác mỏ, luyện kim, đúc, rèn, máy công cụ của tất cả các loại máy móc, đặc tính của nó là khối lượng nhỏ, hiệu quả cao, tuổi thọ cao, thiết kế tiên tiến, cấu trúc nhỏ gọn, bảo trì thuận tiện.

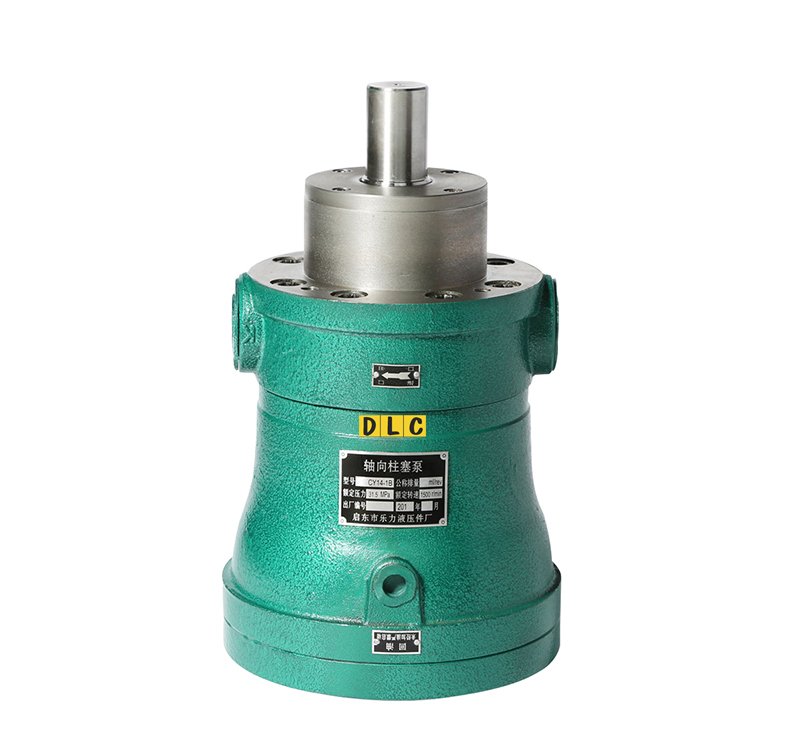

CYB piston pumps

Các series CY14-1B bơm piston hướng trục được trang bị với một tấm van và một khối xi lanh. Để giảm bớt ma sát giữa ổ piston và tấm đệm, cũng như sự ma sát giữa các khối hình trụ và đĩa van, sản phẩm được thiết kế với hệ thống cân bằng thủy tĩnh. Thiết kế này cung cấp các sản phẩm có tuổi thọ dài hơn. Ngoài ra, các sản phẩm có nhiều tính năng khác, cũng như cấu trúc đơn giản, hiệu quả, gọn nhẹ, và khả năng tự hút mạnh mẽ.

Máy bơm được cấp bằng sáng chế của Trung Quốc

Giá cả rất cạnh tranh và thời gian giao hàng nhanh, bảo hành 01 năm

Áp dụng rộng rãi cho hàng không vũ trụ, tàu, rèn, mỏ, dầu khí, hóa chất, nhựa, luyện kim, xây dựng và các ngành công nghiệp khác...

Nguyên lý làm việc và cấu trúc của bơm piston hướng trục định lượng CY14-1B:

Thân chính được điều khiển bởi trục truyền động để xoay khối xy lanh, sao cho bảy pít tông phân bố đều trên khối xylanh xoay quanh đường trung tâm của trục truyền động, và khởi động trượt trong nhóm trượt cột được ấn vào đầu biến (hoặc tấm swash) bởi lò xo trung tâm. Pít tông di chuyển qua lại cùng với chuyển động quay của thân xi lanh để hoàn thành hành động hấp thụ dầu và ép dầu.

Các dòng series của bơm pison

(1) MCY14-1B (bơm piston hướng trục định lượng)

(2) SCY14-1B (bơm piston hướng trục biến thiên)

(3) YCY14-1B (bơm piston hướng trục biến thiên công suất không đổi)

(4) MYCY14-1B (bơm piston hướng trục được phân loại)

(5) PCY14-1B (bơm piston hướng trục biến áp suất không đổi)

(6) BCY14-1B (Bơm biến thiên tỷ lệ thủy lực)

1) Các mô hình cụ thể của dòng chảy 1.25-400 MCY14-1B (bơm định hướng trục định lượng): 1.25 MCY14-1B, 2.5 MCY14-1B, 5MCY14-1B, 10MCY14-1B, 16MCY14-1B, 25MCY14-1B, 32MCY14-1B, 40MCY14-1B, 1B, 63MCY14-1B, 80MCY14-1B, 160MCY14-1B, 250MCY14-1B, 400MCY14-1B.

2) Lưu lượng 10-400 SCY14-1B (bơm piston hướng trục biến đổi thủ công) các mô hình cụ thể: 10SCY14-1B, 16SCY14-1B, 25SCY14-1B, 32SCY14-1B, 40SCY14-1B, 63SCY14-1B, 80SCY14-1B, 160SCY14-1B , 250SCY14-1B, 400SCY14-1B.

3) Lưu lượng 10-400YCY14-1B (bơm piston hướng trục biến thiên công suất không đổi) mô hình cụ thể: 10YCY14-1B, 16YCY14-1B, 25YCY14-1B, 32YCY14-1B, 40YCY14-1B, 63YCY14-1B, 80YCY14-1B, 63YCY14-1B , 250YCY14-1B, 400YCY14-1B.

4) Lưu lượng 10-160MYCY14-1B (Bơm pít-tông biến thiên phân loại) Mô hình cụ thể: 10MYCY14-1B, 25MYCY14-1B, 40MYCY14-1B, 63MYCY14-1B, 80MYCY14-1B, 160MYCY14-1B.

5) Lưu lượng 10-400 PCY14-1B (bơm piston hướng trục biến áp suất không đổi) mô hình cụ thể: 10PCY14-1B, 16PCY14-1B, 25PCY14-1B, 32PCY14-1B, 40PCY14-1B, 63PCY14-1B, 80PCY14-1B, 80PCY14-1B, 1B, 250PCY14-1B, 400PCY14-1B.

6) Dòng chảy 25-400 BCY14-1B (bơm piston hướng trục biến thiên tỷ lệ thủy lực) mô hình cụ thể: 25BCY14-1B, 40BCY14-1B, 63BCY14-1B, 80BCY14-1B, 160BCY14-1B, 250BCY14-1B, 400BCY14-1B, 400BCY14-1B.

Thông số kỹ thuật bơm piston CY14-1B

Mẫu

Áp suất Mpa

Giao hàng ml / r

Xếp hạng tốc độ

r / phút

lưu lượng

l / phút

Power KW

Tối đa

Mô men xoắn NM

Trọng lượng kg

1.25CY14-1B

32

1,25

1500

1,25

0,9

8,7

4,5

2.5CY14-1B

2,5

2,5

1,43

17,5

4,5 ~ 7,2

5CY14-1B

5

5

2,9

27,4

10

10CY14-1B

10

10

5,5

54,6

16,1 ~ 24,9

25CY14-1B

25

25

13,7

134,9

28,2 ~ 41

32CY14-1B

32

32

11,4

108,5

35

40CY14-1B

40

40

20,7

197,5

40

63CY14-1B

63

63

34,5

339,9

56 ~ 74

80CY14-1B

80

80

29,2

278,8

63

160CY14-1B

160

160

89,1

880,3

138 ~ 168

250CY14-1B

250

250

136,6

1272,4

227

400CY14-1B

400

400

138

1906,0

230

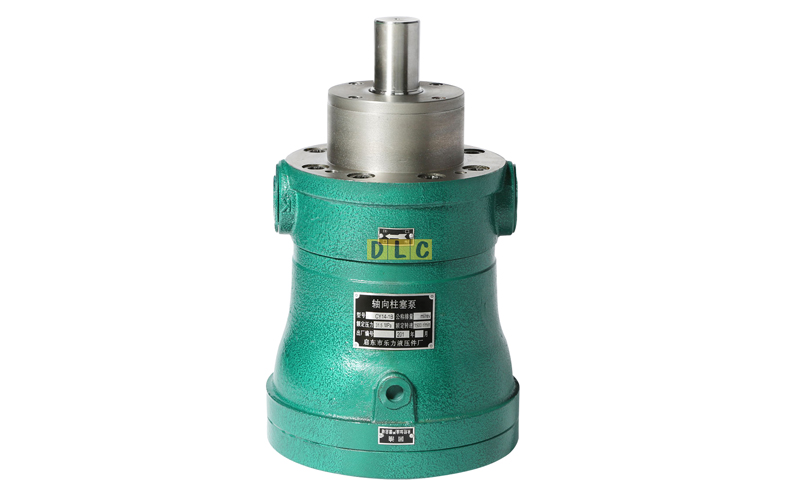

Hình ảnh bơm piston thuỷ lực CY14-1B

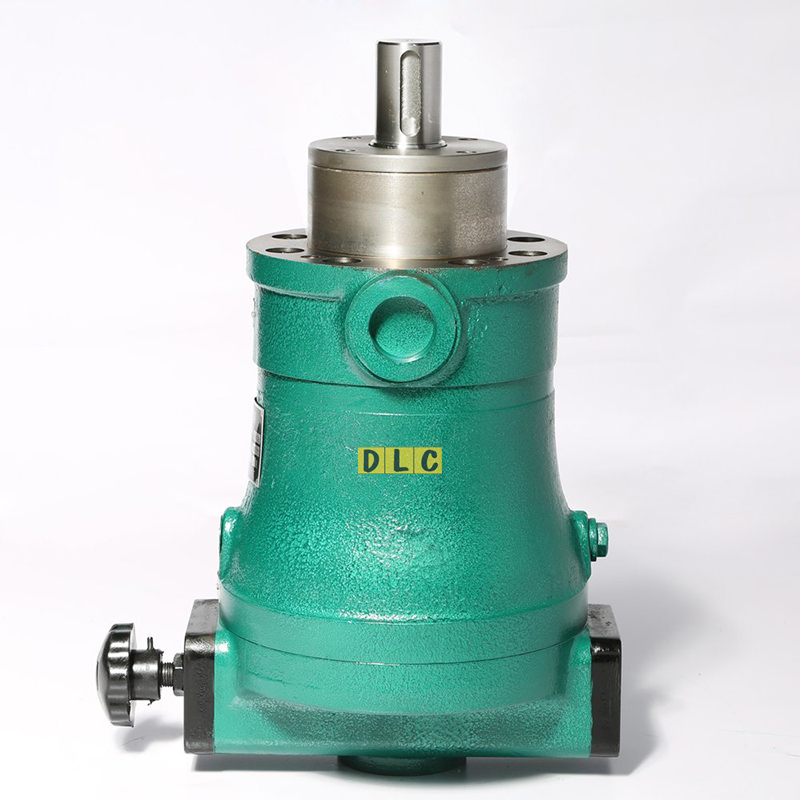

bom thuy luc CY14 1B

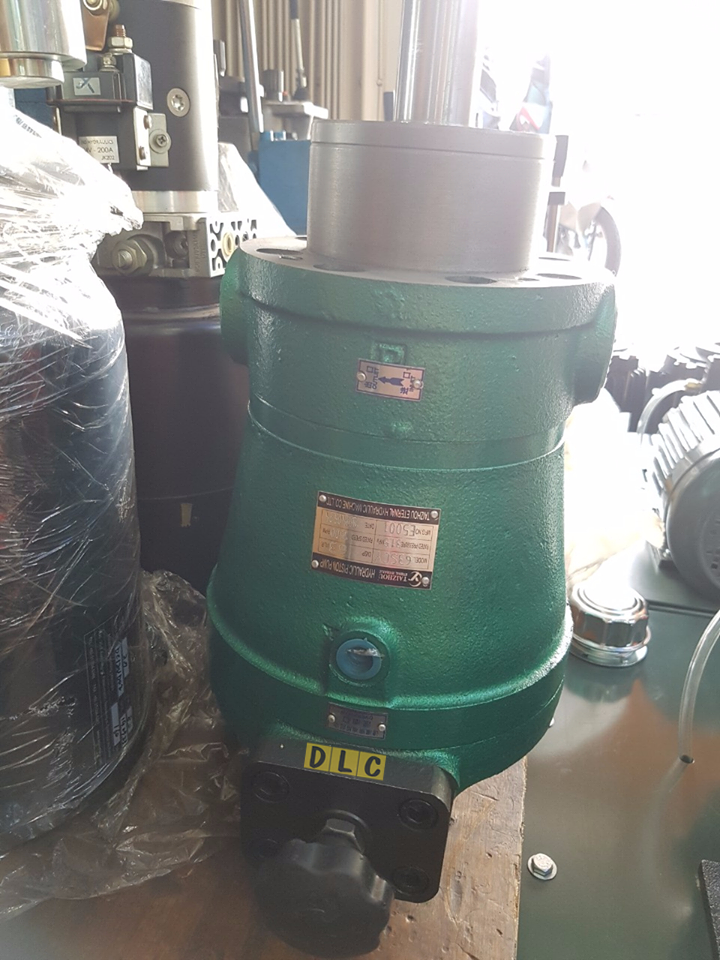

piston pump CYB
